北京具有3000多年的建城史和860多年的建都史，62.5平方公里的老城是我國傳統聚落與人居環境規劃設計之集大成者，梁思成曾盛贊其為“都市計劃的無比杰作”。朝陽門內片區位于北京老城的內城東部居中，以朝陽門內南小街劃分東西兩側，西側主要為傳統肌理街區，東側則主要為現代肌理街區，兩者在建筑體量、建筑密度、建筑風貌和建筑高度等層面差異極大（圖1）。同時，這兩種迥異的肌理還相互滲透穿插，時空并置，呈現出略顯奇幻的拼貼城市景觀，展現出古城空間變遷歷程中的若干階段性狀態（圖2）。片區內共有2塊歷史文化保護區，分別是完整包含于地段西側偏南的東四南歷史文化保護區，和部分包含于地段西北側的東四北三條至八條歷史文化保護區，還擁有16處各級文物保護單位，及因東四南整體列為歷史文化保護區而廢止的掛牌保護院落120處和普查登記文物7處（圖3）。

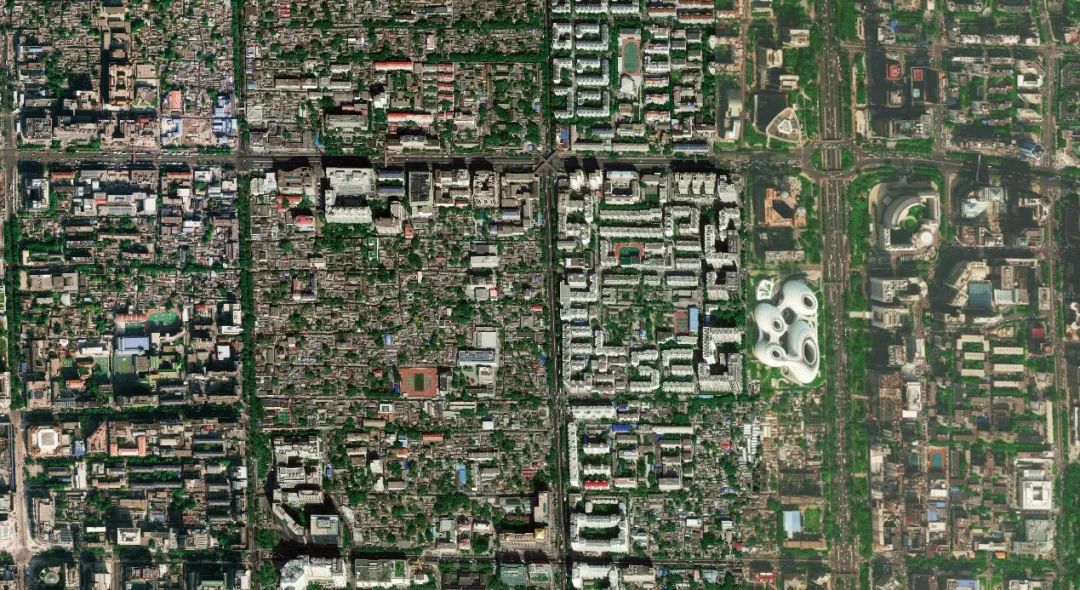

圖1 朝陽門內片區研究范圍的衛星影像圖（來源：谷歌衛星影像圖拼合）

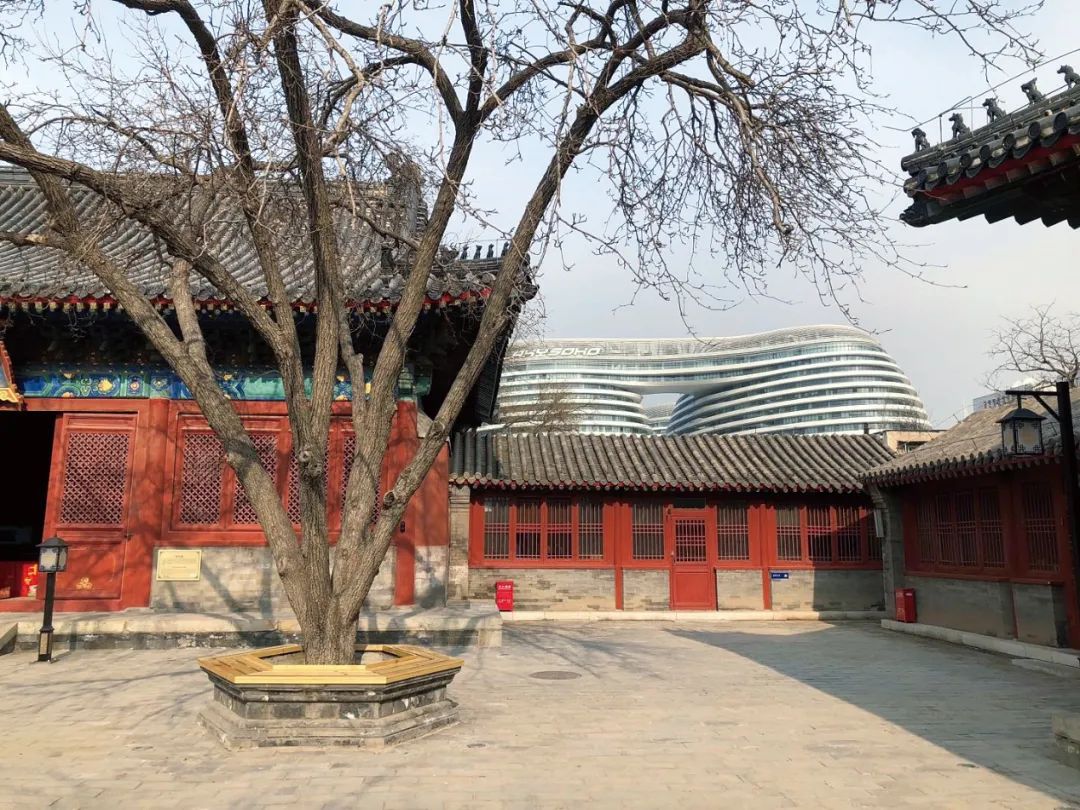

圖2 朝陽門內片區古今意象共存的景象（來源：筆者攝于智化寺內）

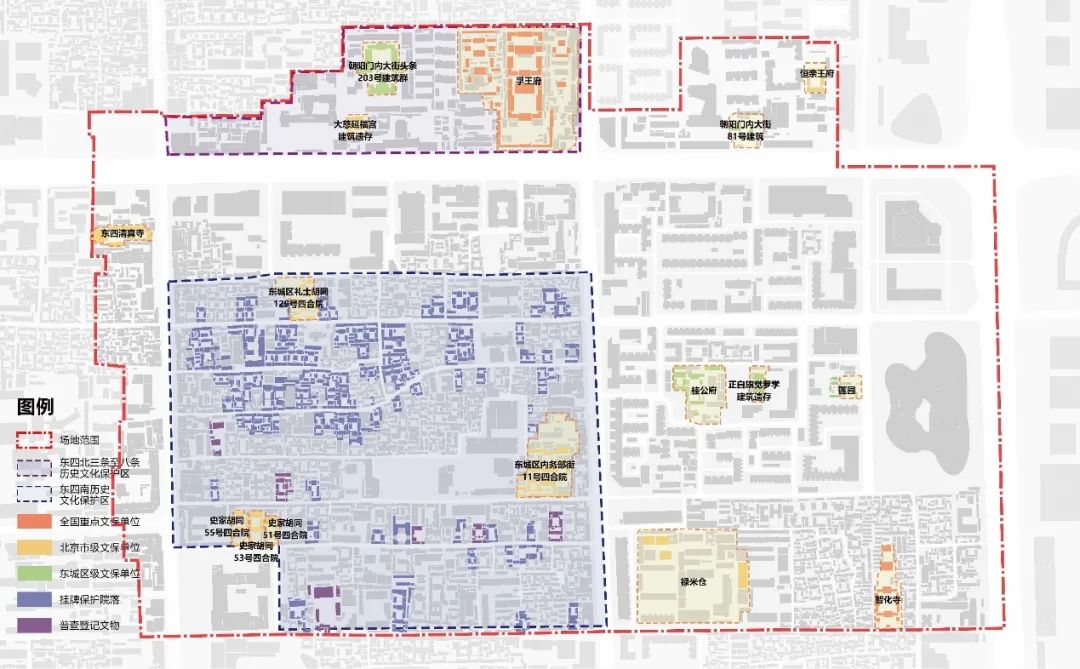

圖3 朝陽門內片區文化遺產保護現狀分析（來源：古城意象研究小組團隊繪制）
北京老城流傳有品類豐富的古代圖文，其中對空間研究最有價值的，圖則當數古代輿圖，文則數古書文獻，另又有歷史照片、口述歷史等其他圖文資料可以輔助，結合現場遺存踏勘和測繪成果共同使用。海量的圖文資料從主觀角度反映出時人對歷史上北京城的體驗、感知、記憶，亦即意象，實則蘊含著關于北京老城方方面面的完整而細膩的歷史信息，亟待系統性地重新編匯整理。對古代輿圖部分，本研究收集了1912年以前的所有能夠反映北京老城城內意象的古代輿圖共計26張，繪制時間范圍在1738年至1908年，即乾隆年間至清末。由于繪制時代、繪制人員及繪制技術各有不同，輿圖都極具特色，本身就有較強的觀賞性（圖4）。成圖質量與精度也各有差異，比如最為精美而嘆為觀止的《乾隆京城全圖》，雖繪制時間較早，但僅朝陽門內片區一塊就記錄有各類意象100多個。也有一些出于民間的地圖則較為簡單實用，并未記錄太多意象，文獻價值相對較低。

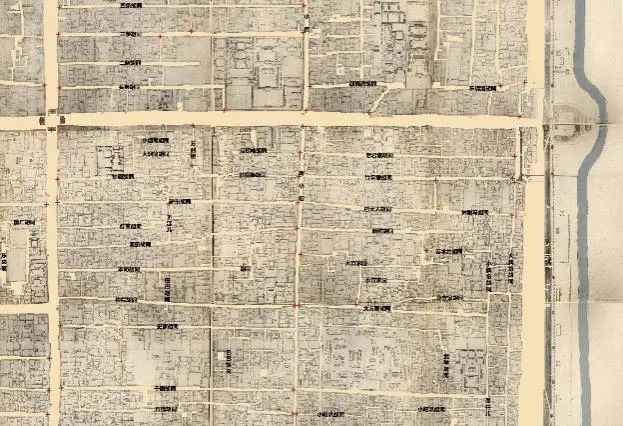

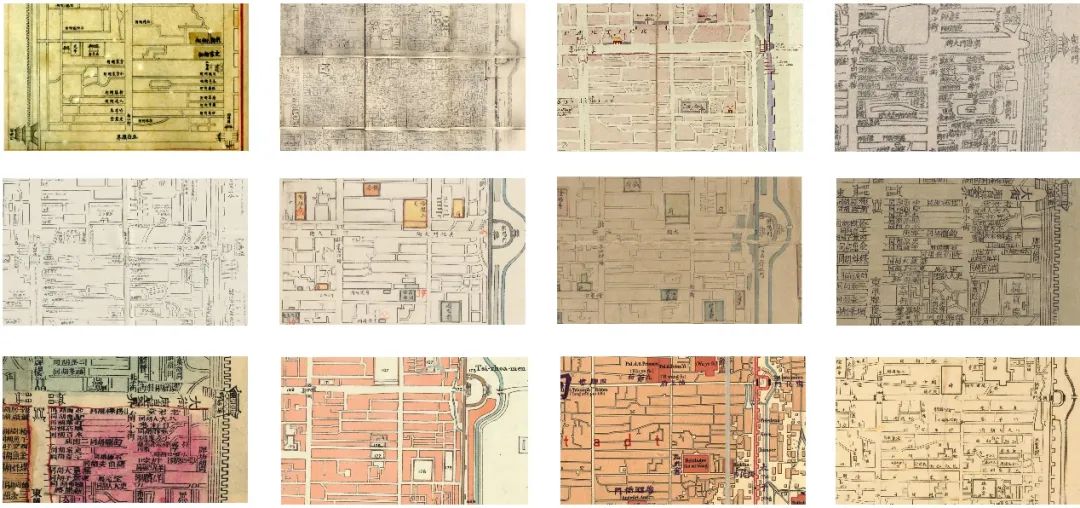

圖4 若干古代北京輿圖的朝陽門內片區圖像示例（來源：古地圖截取和拼合）
以完成于乾隆十五年的大規模測繪工作產物《乾隆京城全圖》為例對本研究方法進行具體示例。朝陽門內片區在故宮博物院的再版散頁函裝版的208張排列圖中，位于東1、2、3列與VI、VII、VIII排的范圍，拼合如圖5所示。轉譯過程的第一步是篩選古代輿圖中的歷史信息，并對所有可能的歷史意象進行標注（圖6）；轉譯過程的第二步是將之前得到的歷史意象分布圖與基于實地測繪的現狀城市肌理地形圖以及現狀衛星圖疊合在一起相互校驗，在疊合過程中，以未發生變化的街巷、建筑及院落等為參照，盡可能精確地將歷史意象在地形圖上定位；轉譯過程的第三步是以現狀城市肌理圖為底，將建筑與院落意象、街巷及其他意象分別定位，得到各類意象在實際地理空間的分布情況?？傮w而言，該輿圖片段反映了乾隆年間的朝陽門內城市意象，表達信息的完整程度極高，有精準而豐富的各類意象（圖7）。

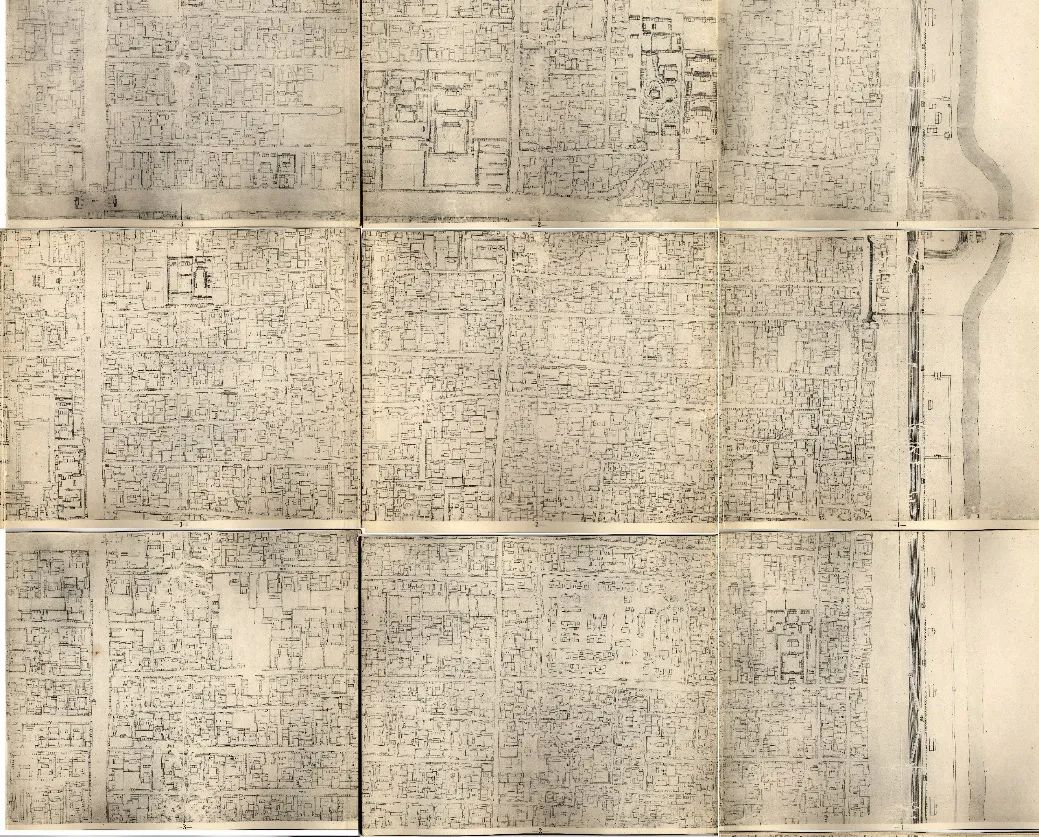

圖5 《乾隆京城全圖》朝陽門內片區圖像截取與拼合示例（來源：古地圖截取和拼合）

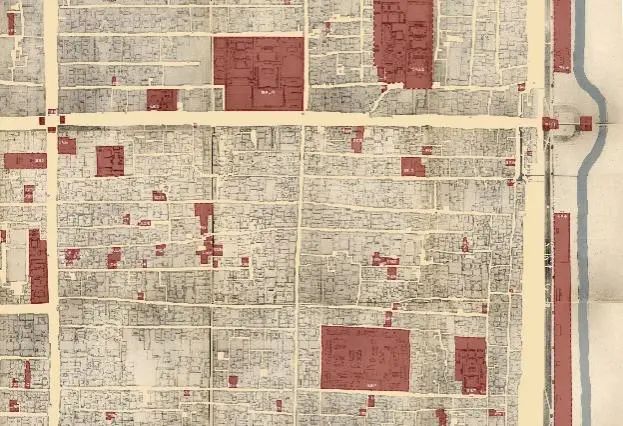

圖6 《乾隆京城全圖》朝陽門內片區的歷史信息提取示例（來源：古城意象研究小組團隊繪制）
圖7 《乾隆京城全圖》朝陽門內片區轉譯所得的建筑與院落意象分布圖和街巷及其他意象分布圖示例（來源：古城意象研究小組團隊繪制）
在采用上述方法對每張輿圖進行歷史信息提取和轉譯后，疊合其他古代圖文信息與現狀調研信息，即可得到綜合的建筑與院落意象和街巷及其他意象分布圖，展現出1.5平方千米的朝陽門內歷史地段中豐富的歷史意象與潛在文化資源（圖8）。在根據各種線索將其轉譯到現狀測繪地圖后，按古代圖文中的出現過的次數進行疊加，顏色越深則表示其意象頻次越高，綜合認知程度越高，歷史重要性越強；現代調研的信息主要表達為準確的地理位置信息、建筑與街巷圖底關系、各級文物保護單位建筑分布、傳統風貌建筑分布，建筑顏色越紅代表其歷史文化與風貌的保護狀況越好。

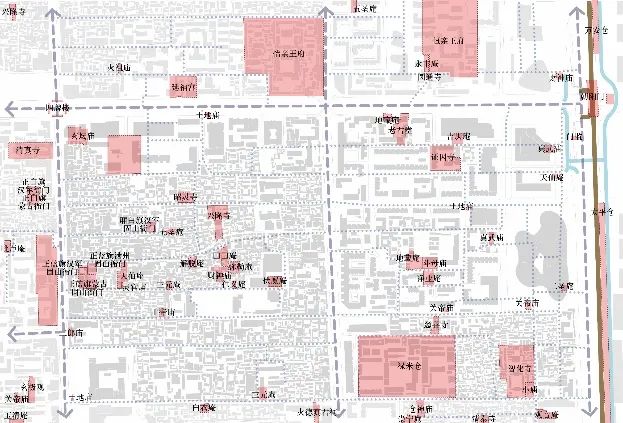

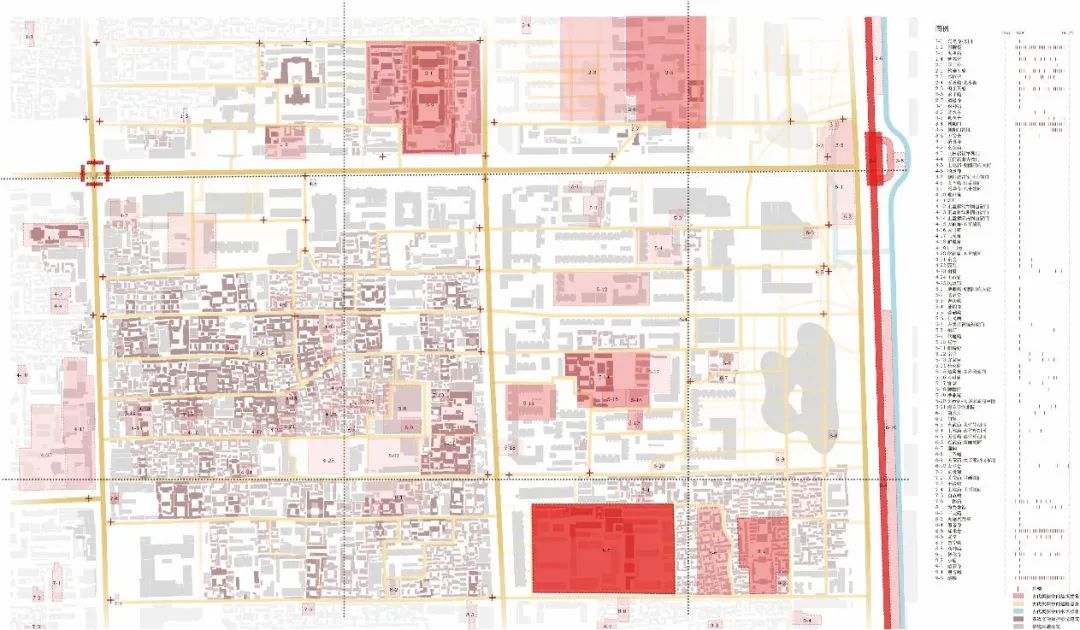

圖8 古代圖文中的朝陽門內意象疊合圖（來源：古城意象研究小組團隊繪制）
分析轉譯歷史信息疊合與解析的結果，朝陽門內片區的古代建筑與院落意象中認知最強的有城墻、朝陽門、四牌樓、祿米倉、恒親王府、怡親王府、延福宮、智化寺等，均為具有地標性質的大型建構筑物，或皇權制度下的大型機構或居住院落，其他較重要的古代意象則主要是各類寺廟和官署，又折射出古代朝陽門內片區的社會生活?？傮w上看，街巷意象強于建筑與院落意象，這一特點也反映在古代圖文的原始資料中，比如古代輿圖和繪畫多依托于道路展開，而文字?jǐn)⑹鲋幸餐ǔ２捎媒窒镆远ㄎ唤ㄖc院落，體現出古代北京城的規劃與建造特點，也體現出古人對城市的感知習慣。將古代輿圖中的信息與現狀進行對比，街巷類意象變化較小，除老君堂、竹竿巷等位于片區東北部的胡同消失變?yōu)楝F(xiàn)代肌理外，大部分都保留下來，且變化不大；而建筑類意象變遷較大，大部分都已消失，如四牌樓、朝陽門等，僅有怡親王府、恒親王府、智化寺、祿米倉等幾個認知較強的意象得以留存，這也與西方城市形態學研究的基本結論相符，即道路比之于建筑更容易在長年的變遷中維持穩定。清乾隆中期是清代最繁榮的時期，與此同時，法國取代荷蘭成為歐洲最先進的制圖中心，這一時期的北京出現了很多法國人繪制的輿圖傳世，后來隨著各國與中國交流越來越多，清代后期出現了多種其他語言繪制注釋的地圖。中國傳統地圖采用平面與立面結合的形象畫法，更偏重于城市整體布局，以及與山水格局的關系，而西方更偏重于幾何關系上的技巧，注重使用比例尺、指北針等現代繪圖要素。隨著中西方輿圖畫法的交融，清代后期的輿圖在形象畫法的基礎上更加精準，但隨著畫法和內容越來越相似，對時下社會意象的表現力相對減弱。
研究共追溯到65條街巷的古代意象，對輿圖中的街巷進行校準、轉譯、疊合，得到歷史上街巷的位置和走向，可知大部分歷史上的街巷意象得以留存，但完全以原位置、原尺度、原風貌留存的不多。并對照現狀繪制了這些古代街巷意象的現存情況（圖9），具體可劃分為“現存街巷”和“已消失街巷”兩類?！艾F(xiàn)存街巷”共有46條，以東四南歷史保護區內的炒面胡同、禮士胡同、燈草胡同、本司胡同、內務部街、史家胡同等為代表的，保留了較好的歷史格局、尺度及風貌；以朝陽門內大街、朝陽門南小街、朝陽門北小街等歷史上的重要干道及大方家胡同、祿米倉胡同等為代表，雖然位置和格局基本留存，但由于周邊被改造為現代居住小區及商業辦公建筑等，自身也作為交通性道路歷經多次拓寬和改造，尺度和風貌有了較大變化；以芳嘉園胡同、北竹竿胡同等為代表的，現存街巷雖然仍大體位于原位，但已演變?yōu)闉楝F(xiàn)代小區的內部道路，歷史風貌幾乎無存；此外還有以演樂胡同為特殊典型代表的部分改變?cè)瓲畹臍v史街巷，演樂胡同的總體格局、尺度、風貌均得以延續至今，但在與古代輿圖進行精細化校準與擬合中，發現其中部偏東的段落有過一定的改道情況，原始位置推測應更偏南，且形態更為取直?！耙严Ы窒铩敝袣v史上曾有名稱、形成過意象的至少有大煙筒胡同（古）、小煙筒胡同（古）等19 條，現其舊址上多已建設為新的建筑或景觀，如大牌坊胡同（古）和小牌坊胡同（古）等原址上已建成大型商業綜合體，馬匠營胡同（古）、小方家胡同（古）等已建成為中高層居住區，豆芽菜胡同（古）則現作為東二環邊的公共綠地景觀供市民使用。還有一些特殊情況，如已消失的馬匠營胡同（古）位置原在今弓匠營胡同東側，但隨著新的開發建設重新劃分地塊，街巷消失的同時，路名卻漂移至了如今的弓匠營胡同，部分歷史意象得以保存。

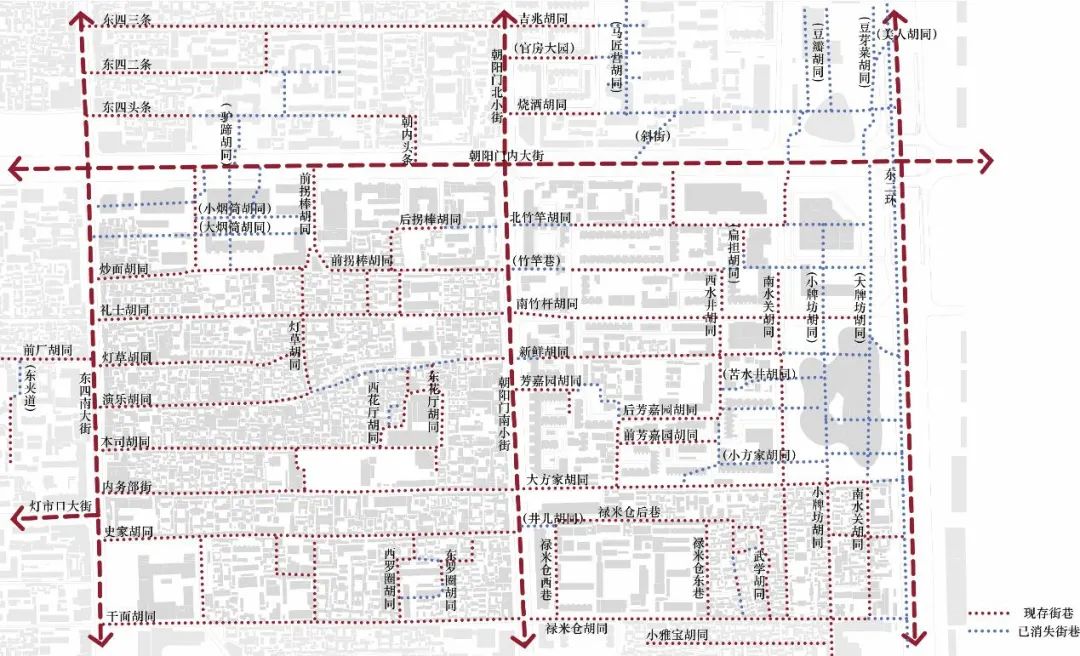

圖9 朝陽門內片區的街巷變遷圖（來源：古城意象研究小組團隊繪制）
北京的歷史資料種類豐富、數量繁多，其中蘊藏有大量涉及城市環境的意象，尚未有過精細到建筑和景觀層面的系統挖掘和整理，《“古代圖文中的朝陽門內意象（1267-1912）”歷史空間研究》以朝陽門內片區的1.5平方千米為歷史樣本作為初步示例，對地段內的人文要素意象進行了較為全面的歷時性整理和共時性表達，從城市歷史景觀意象的整體性視角，對眾多歷史資料進行重新檢索與提煉，結合時空地理信息，輔以遺跡現場的踏勘定位，多重證據互為補足，積少成多，探尋規律，復原出盡量完整真實的古代北京情境，在未來的資料整理和意象復原工作中，可繼續探索與新興技術手段和科學方法的結合，從基礎底圖處理、圖文資料整理，到意象復原研究的各研究階段都注重體系性方法的構建，并將挖掘獲取的歷史與現狀的圖文資料信息化、定量化、可視化，搭建基于HGIS的古代北京城市歷史景觀意象的綜合歷史地理信息平臺，以便于信息檢索、成果展示，及輔助未來精細化保護管理的規劃和決策。
