田螺山遺址是位于浙江省寧波市的一處依山傍水的河姆渡文化古村落，其干欄式建筑遺存具有良好的保存狀態，出土了陶器、石器和骨器等遺物。然而由于時空距離較遠和文物精美性較低，史前遺址闡釋困難重重。為了提高公眾對遺址的理解和認同，需要將遺址信息可視化并利用多媒體進行闡釋。虛擬考古技術可以實現對古代建筑和遺物的三維可視化表示。數字化闡釋有助于改善田螺山遺址的展陳情況，并為線上觀眾提供數字資源。
壹
建筑及聚落景觀復原
干欄式建筑是一種古老的建筑形式，常見于中國南方和東南亞地區，其結構特點是將房間和走廊分開，形成一個或多個長條形的空間，并采用高腳柱或者懸挑結構支撐。
干欄式建筑復原有多種思路。一是根據現存的古代干欄式建筑遺址進行復原。這種方法可以通過對遺址的考古和測繪，了解其結構、材料和建造技術；二是依據現有的圖紙和文獻資料進行復原；三是借鑒其他干欄式建筑的設計和結構特點進行復原。

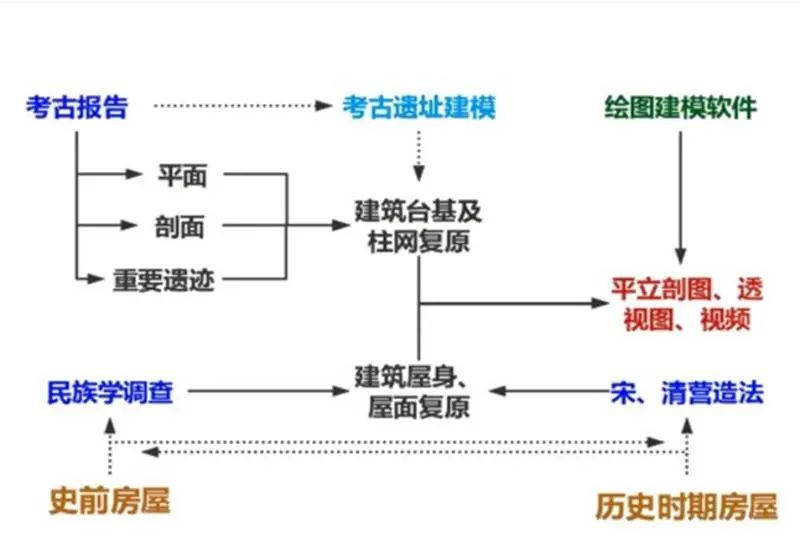

圖1 建筑復原技術路線
1.考古資料研究
本研究通過對田螺山遺址的實地調查，充分了解田螺山遺址柱礎的位置、規模、布局和分布等方面的信息，為后續的建筑復原提供基礎資料。田螺山遺址第⑥層下遺跡柱礎情況較為明顯，故基于此，對三座主體建筑進行復原。

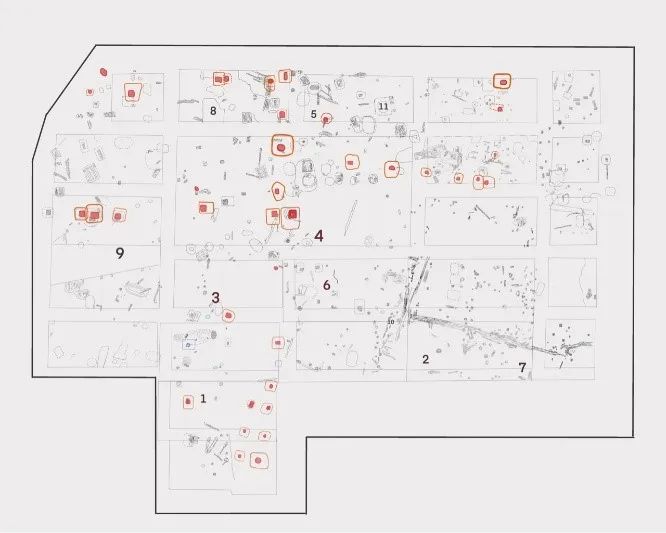

圖2 第⑥層遺跡平面圖，周益如依據考古記錄圖自描

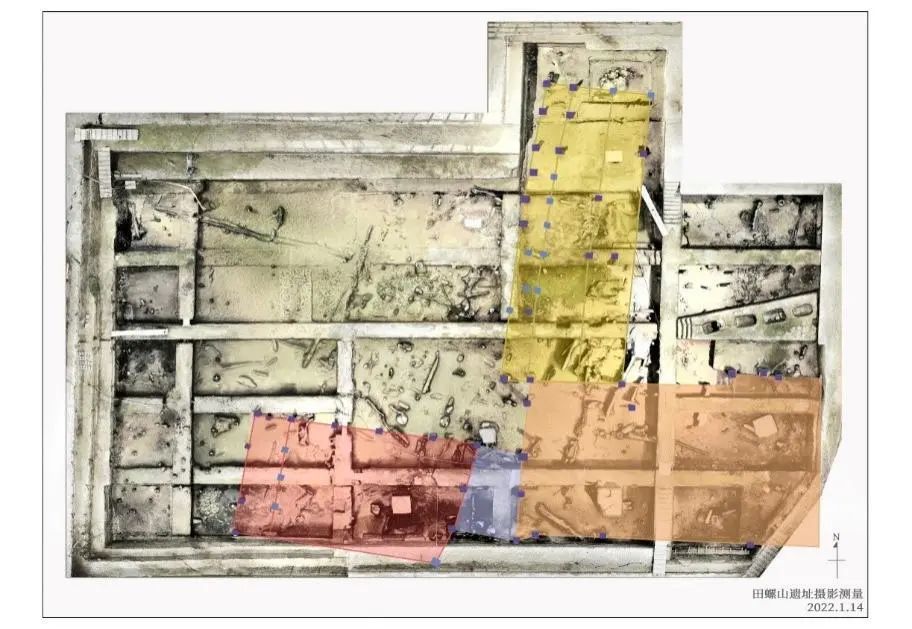

圖3 田螺山遺址⑥層下房屋分布圖

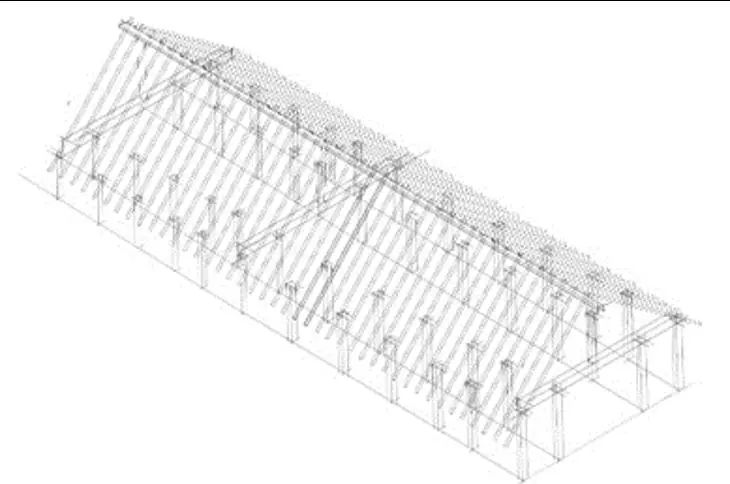

圖4 復原建筑結構初步構想（胡樂梅手繪）
2.其他資料收集分析
考古遺址的建筑復原與建筑設計不同，一方面它受到考古材料和文獻資料的制約，另一方面，由于考古遺存的不完整性，難以得到全面準確的信息。由于田螺山遺址柱礎提供的信息十分有限，因此本研究從多角度尋求建筑復原的參考信息。結合文獻研究、民族學資料、考古學家[1]采訪、現代建筑學和工程學理論等進行田螺山史前遺址村落布局的初步設想。

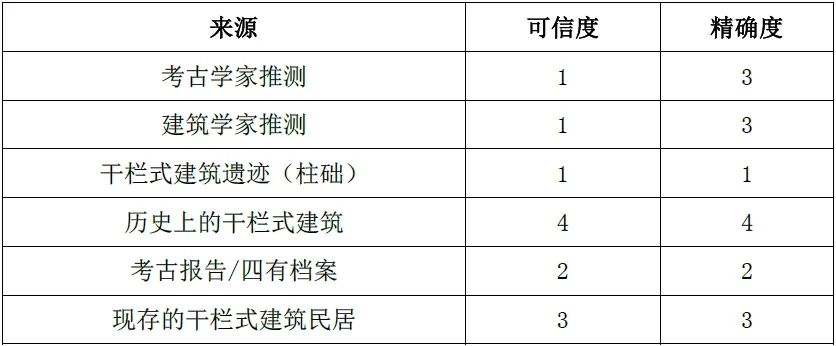

表1 復原資料來源可信度和精確度分析（1-4遞減）

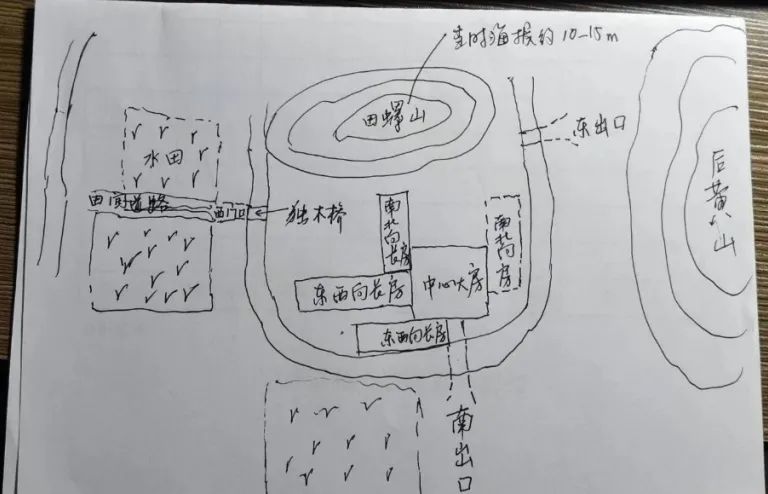

圖5 田螺山史前遺址村落布局（孫國平老師手繪）
3.建筑復原
根據已有的文獻、考古發掘資料、實地調查、考古學家口述和民族學研究，可以推斷出田螺山史前建筑的一些結構特點和建造方法。田螺山遺址中的建筑都采用了干欄式結構。但在柱基與房屋架構連接上出現了兩種可能：一種是柱基上鋪設木板，房子架設其上；一種是房子的承重柱直接插入地下。由此，本研究提出了兩種復原方案。

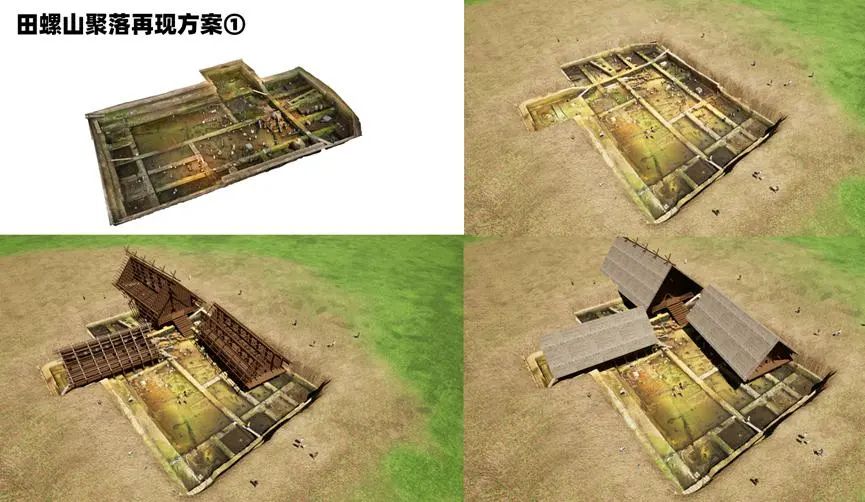

圖6 建筑復原方案一

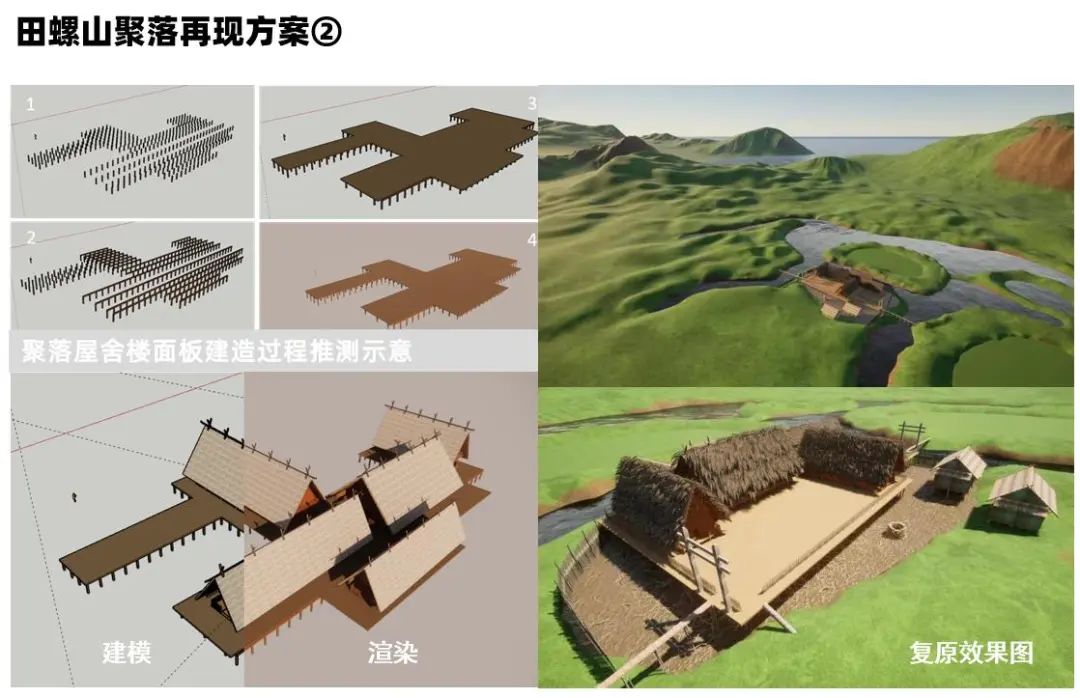

圖7 建筑復原方案二
此外，本研究也對田螺山遺址的木構建筑基礎做法進行了復原研究，采用動畫形式表現田螺山遺址木構基礎做法的演變：“栽樁式基礎、挖坑-立柱-無墊板式基礎、挖坑-墊板-立柱式基礎、挖坑-立柱-填塞紅燒土、石塊基礎”。

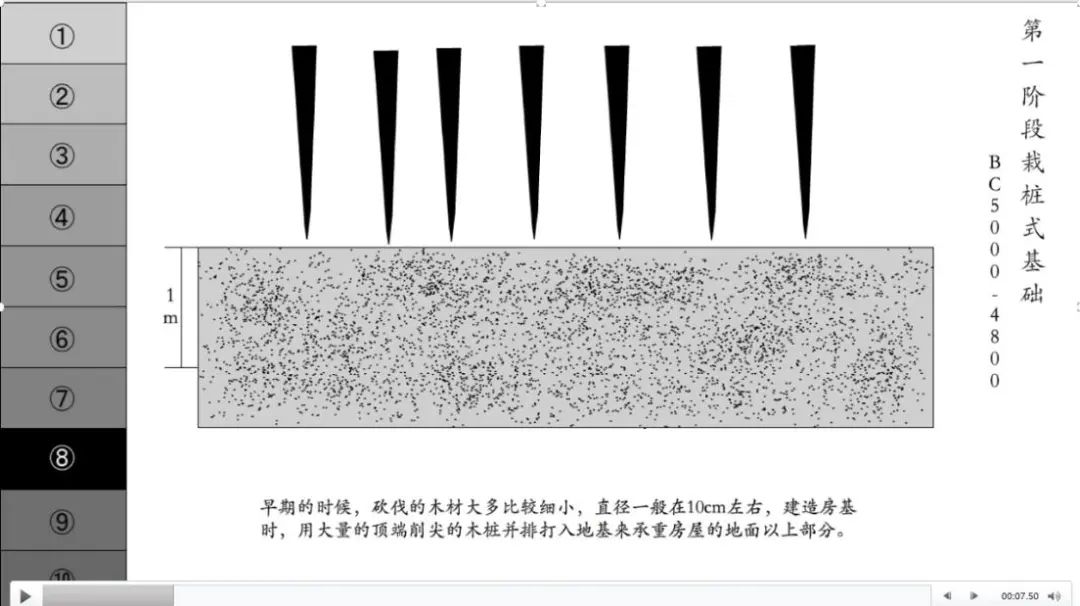

圖8 木構建筑基礎做法動畫（自制）
貳
室內場景復原
田螺山遺址出土了大量陶器、骨器等遺物。精確的文物數字模型可以記錄文物的三維信息和表面的紋理信息，是進行虛擬展示的基礎。綜合考量文物是否可接觸、儀器設備、預期精度、技術成熟度以及器物年代、器型等，本研究選擇對田螺山遺址庫房內26件文物進行高分辨率攝影，攝影工作要運用柔光箱、轉盤、單反相機等設備展開。

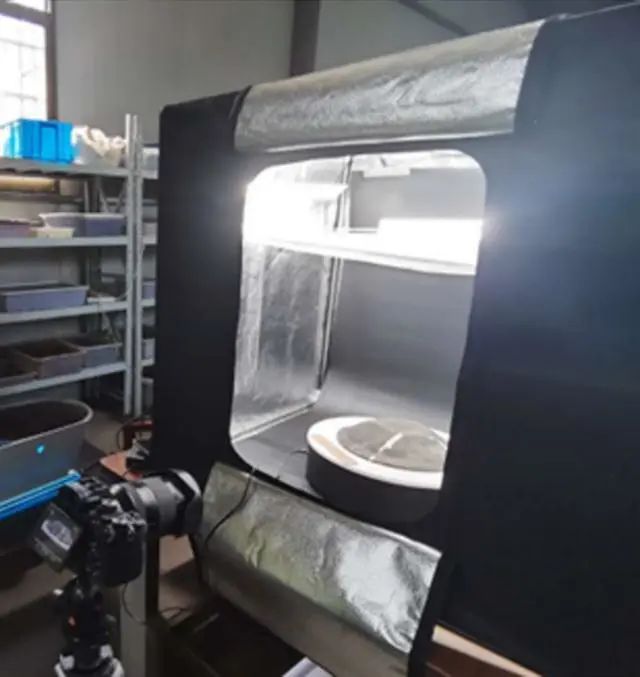

圖9 實地拍攝場景

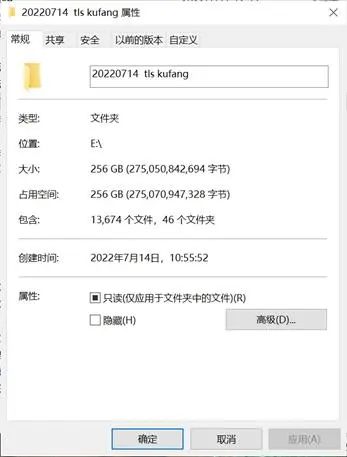

圖10 照片拍攝數據
之后，本研究通過Reality Capture完成了田螺山遺址26件器物的多視圖三維重建、正射影像圖計算、自動紋理映射等。除此之外，為方便模型的后續利用和傳播，本研究綜合運用3Dbuilder、Meshmixer等進行模型簡化與組合，最終將器物模型的面片數（faces）簡化至10000左右。

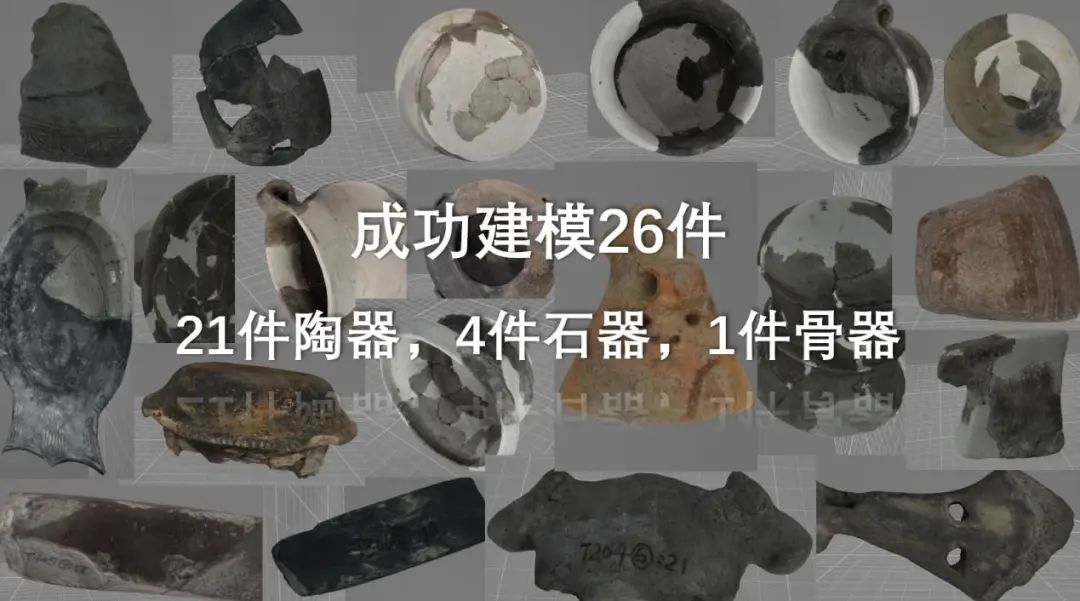

圖11 建模成果圖

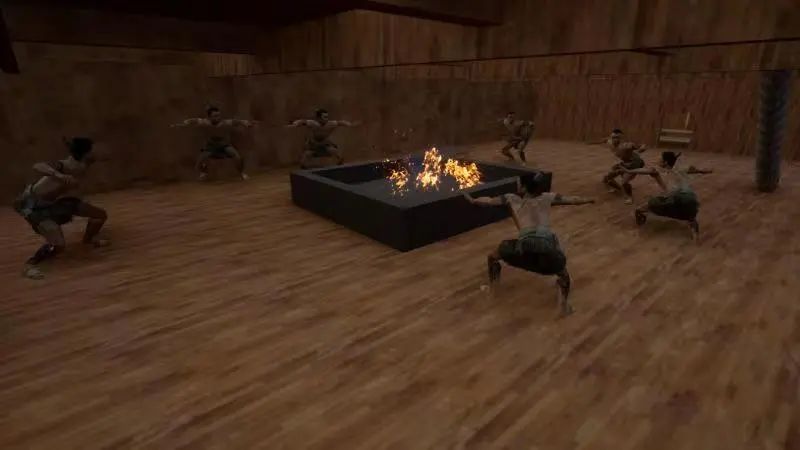

圖12 室內場景復原
叁
結論
本研究結合考古學、建筑學、民族學多方面材料，從干欄式建筑、室內生活場景、聚落景觀、社會組織多角度對展開復原研究，嘗試推進田螺山遺址遺存和文化內涵可視化，探索史前聚落景觀復原研究成果的虛擬再現技術路線，推進河姆渡文化的公眾考古研究。
【參考文獻】
[1] 孫國平,黃渭金,鄭云飛,劉志遠,徐志清,渠開營,張海真,李永嘉,許慈波.浙江余姚田螺山新石器時代遺址2004年發掘簡報[J].文物,2007(11):4-24+73+1.
[2] 羅漢田. 2000. 火塘——家代昌盛的象征——南方少數民族民居文化研究之一[J]. 廣西民族研究(4): 91-97.
供稿：沈婕 胡樂梅 周益如
審核：施劍
